【廣材試驗機】電液伺服萬能試驗機地基怎么打
1、先詳細閱讀我方提供的該型號的地基圖,然后確定設備的安裝位置,要求主機和油源四周預留檢修位置(按地基圖),建議 800~1000mm 最佳;
2、油源不能放在主機的正面(特別是主機正面不要面向操作人員), 避免試樣破碎飛出傷人;建議將油源和主機按地基圖所示并排放置,油源在主機右側或者左側皆可,但兩者至少相距 500mm;如果沒有特別要 求,我們主機的防護罩(此為選配件)皆是從右向左開啟(操作員面對主機),擺放主機請充分考慮操作的便利性;如果由于實驗室高度不夠 的原因主機地基采用了下沉式地基,則主機要按地基圖要求擺放,油源 則放在地基坑旁邊的地面上,無需放進地基坑中;

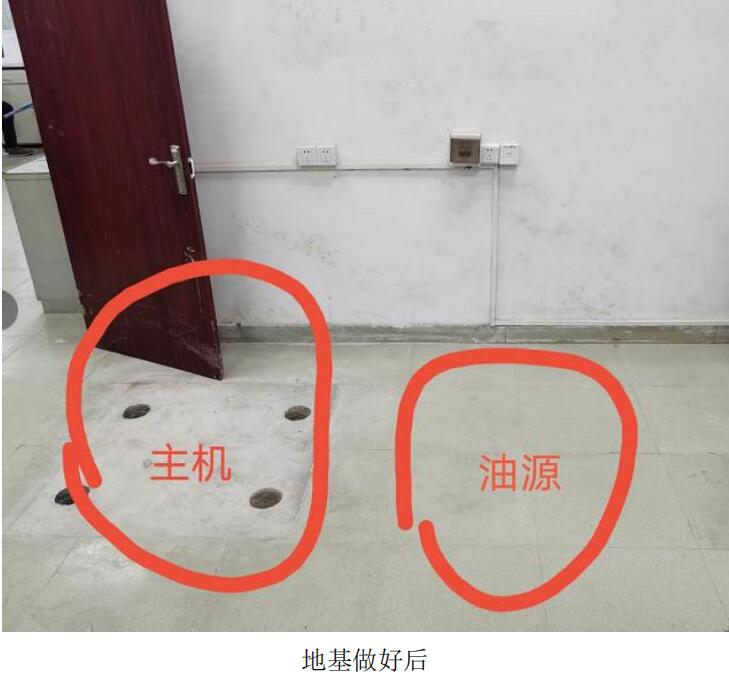

3、按地基圖要求做地基,地基表面平整度偏差不得超過 4mm,不能 高低不平。否則嚴重影響后續設備使用。在做地基時預留出地基孔的位 置,用于放地腳螺栓。如果既有地面的混凝土厚度足夠厚(不少于 300mm),也可以直接在地面鉆孔,打直徑 200mm 的孔深度不少于 300mm;
4、將主機穿好地腳螺栓后放入地基孔內,要求地腳螺栓螺紋部分伸 出主機底座上方約 30mm~50mm,用于把主機固定在地面上;

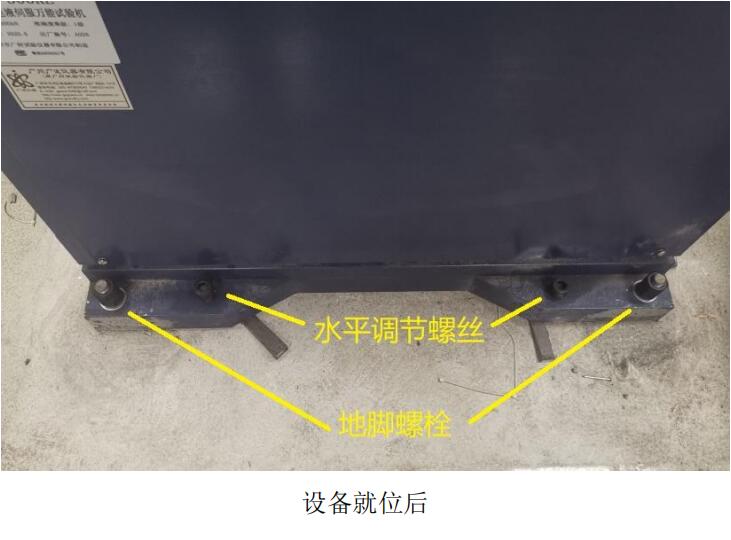

5、根據型號規格的不同,調節水平的方式有以下兩種: (1)螺栓調節方式:采用此種方式的主機底座有 8 個孔,其中 4 個角最 外面的 4 個是地腳螺栓孔(見地基圖),里面 4 個是水平調節孔。在將 主機放入地基孔時,在主機的水平調節孔正下方放上水平調節墊塊(小鋼板),然后在水平調節孔擰入調節螺絲,調節螺絲底部穿過水平調節 孔后頂在水平調節墊塊上面,這樣就可以通過旋轉 4 個腳的調節螺絲進 行調水平了。如果由于地基孔較大而覆蓋了水平調節墊塊放置的位置, 也可以用一塊厚度接近尺寸較大的鋼板替代標配的水平調節墊塊,但這 樣就要在地基孔灌入混凝土并等待混凝土完全凝固后再進行調水平的工 作。 (2)斜鐵調節方式:在將主機放入地基孔時,在底座下放入斜鐵,通過 敲擊改變斜鐵的位置來調節水平。
6、根據水平尺調節主機直到水平,首選主機上的垂直的光滑立柱作 為基準(垂直方向),也可以用光滑的水平工作臺面作為基準(水平方 向);(以上需要用到的水平調節墊塊、調節螺絲、斜鐵都可以在附件 中找到,水平尺請用戶自備。)
7、選擇凝結時間短、強度較大的水泥,按水泥標號要求配比好混凝 土,從主機底座與地基孔的縫隙中向地基孔中灌入混凝土;
8、灌入混凝土后等待至少 7 天,在混凝土凝固期間禁止使用設備, 也不能使地腳螺絲受力或者受到振動,否則地基有可能制作失敗;
9、地基混凝土凝固后我司派人上門進行安裝調試。安裝調試完成后 可以再用水泥填入主機和地面之間的縫隙中。
10、壓力機及 30t 萬能試驗機的地基也可以采用和地腳螺栓規格一致 的膨脹螺栓或化學錨代替,其他設備推薦采用混凝土地基。
