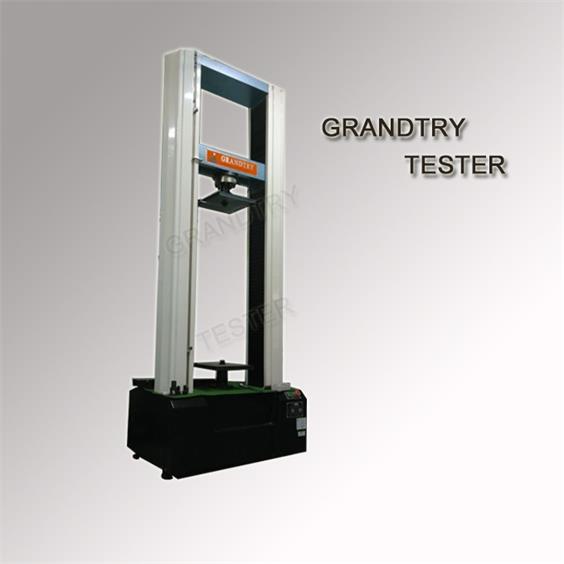

WD-50KE(H)微機控制電子萬能環剛度試驗機

結構原理及性能特點
WD-50KE(H)微機控制電子萬能環剛度試驗機，由主機、全數字測量控制系統、計算機系統及全數字GTC-AD800PCI測控器和計算機系統、軟件包及功能附件等部件組成。
1．主機
優質鋼制作的工作臺面和上橫梁用2根高剛度立柱、2根高精度滾珠絲杠相聯，形成門式預應力框架，工作臺面底部設有傳動機構。測控系統調控精密交流伺服電機轉動，經2級圓弧同步帶輪減速后，驅動滾珠絲杠，由絲杠螺母傳動副帶動橫梁上下移動。框架外罩板上配有碰柱限位機構，對移動橫梁極限位置設定保護。該機雙立柱采用著色鋁合金外殼，造型美觀、耐污抗銹。
★門式預應力結構，剛度高，可將試驗結果中試驗機變形影響減小到較低程度。

★采用圓弧同步帶輪減速，滾珠絲杠副傳動，實現無間隙傳動，使試驗力和變形速度精密控制得到保證。

★傳動平穩，響應快，噪聲低。

★雙限位保護系統，安全、可靠。

★可選配大變形測量系統，便于測量高分子材料標距內伸長率及塑料管材環剛度。
2．全數字GTC-AD800PCI測控器
GTC-AD800PCI測控器是PCI2.1規格的微機內置式組件，集程控放大、A/D轉換、數字量I/O、計數及脈寬調制（PWM）、脈頻（SWP）、DA輸出等功能于一體，并且具有良好的互換性。VAC（Virtual Auto Controler）虛擬控制器是運行在操作系統后臺的控制程序，提供滑模控制、變頻控制等多種控制算法，支持多種語言接口，兼容性好。可連接應變式傳感器、差動變形傳感器、編碼器、磁滯伸縮傳感器等進行測量，又可通過連接交流伺服電機實現對試驗機的力、變形、位移測量與閉環控制，廣泛用于各種電子式和電液式萬能試驗機。
★兼容Windows98/XP/Vista/Win7自動分配資源，即插即用；

★內建大規模CPLD可編程邏輯芯片，高速運算，實時處理；

★最多集成4路高精度A/D轉換通道；
全數控調整和標定，標定調試簡單

主要技術參數
