電液伺服萬能試驗機
作者:超級管理員
發布時間:2021-03-30 09:54:44
訪問數量:17541
來源:本站

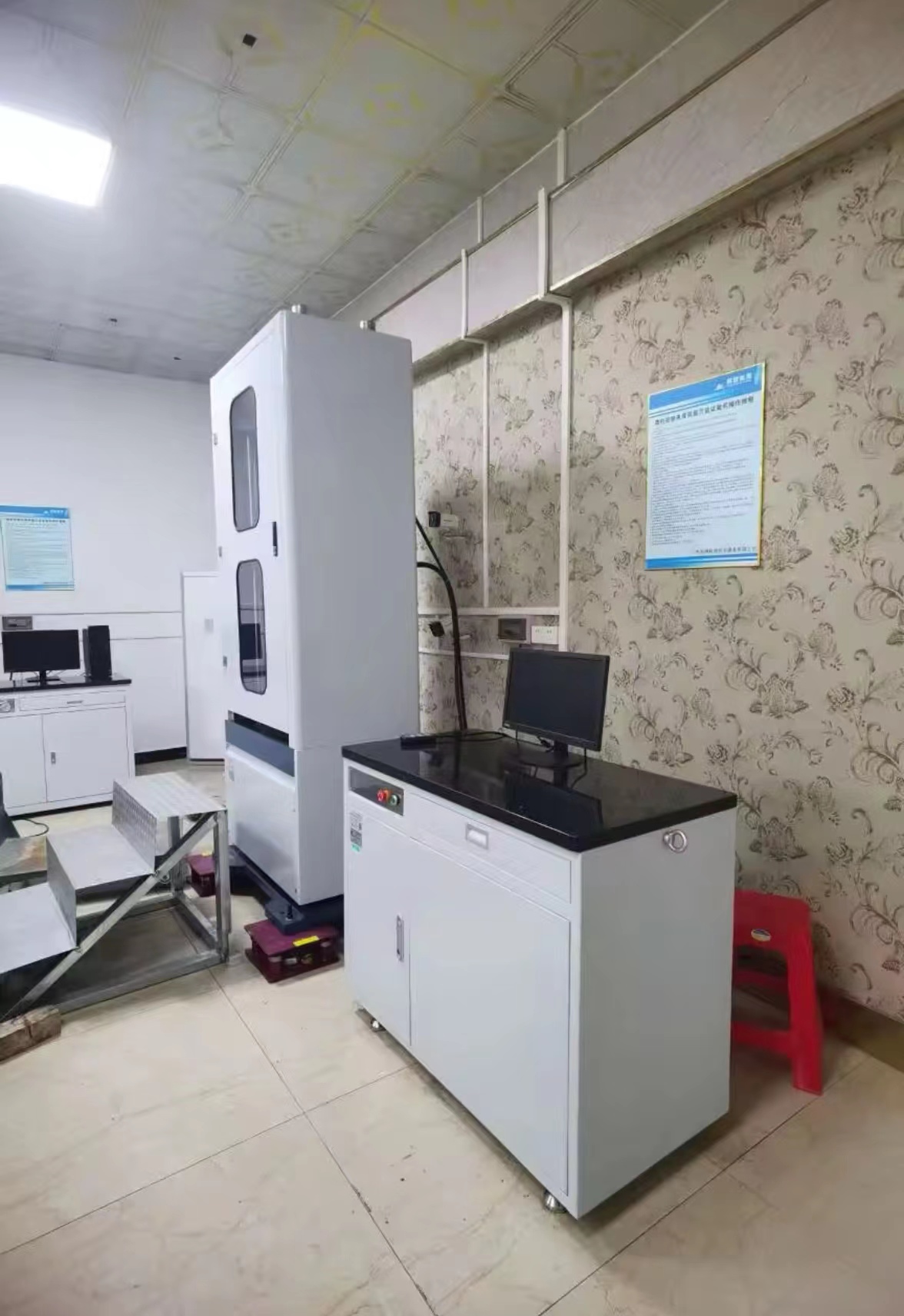

WA-kE系列微機控制電液伺服萬能試驗機(以下簡稱試驗機)主要用于金屬材料、非金屬材料、產品零件、部件、結構件、標準件的拉伸、壓縮、彎曲、剪切等力學性能試驗。試驗機若增配環境裝置還可以做該環境下的材料拉伸、壓縮試驗。例如:高溫(低溫)拉伸、壓縮等試驗。該機適用于工礦企業、建筑建材、質檢中心、水利水電、公路橋梁、科研院所、大專院校力學試驗室和結構試驗室理想的試驗儀器。
產品型號 技術指標 | WA-100kE | WA-300kE | WA-600kE | WA-1000kE | WA-2000kE |
試 驗 力 | 最大試驗力(kN) | 100 | 300 | 600 | 1000 | 2000 |
有效測量范圍(%FS) | 1~100(全量程不分檔) |
示值精度(%) | ±0.5 |
力值分辨力 | 1/300000(全量程一個分辨力) |
測力傳感元件 | 高精度輪輻式負荷測力傳感器 |
活塞工作行程(mm) | 150 | 150 | 200 | 200 | 250 |
活塞速度(mm/min) | 0~100 | 0~80 | 0~65 | 0~50 |
位 移 | 測量范圍(mm) | 0~150 |
示值精度(%) | ±1.0 |
分辨力(mm) | 優于0.01 |
傳感元件 | 光電式位移傳感器 |
引 伸 計 | 標距(mm) | L=50 |
量程(mm) | ΔL=25 |
示值精度(%) | ±0.5 |
有效測量范圍(%FS) | 1~100 |
分辨力(滿度/碼) | 1/300000 |
控 制 參 數 | 控制方式 | 試驗力、變形、位移三種全閉環控制 |
三種方式在試驗過程中可平滑轉換 |
應力速率范圍(%Fs/s) | 0.05-10 |
應變速率范圍/s | 0.00025~0.0025 |
控制精度(%) | ±1.0 |
恒試驗力范圍%FS | 1~100 |
控制誤差(%) | ±1(1~10%FS)、±0.5(10~100%FS) |
試驗空間 | 凈寬度(mm) | 460 | 460 | 460 | 510 | 700 |
最大拉伸空間(mm) | 550 | 550 | 550 | 650 | 1050 |
最大壓縮空間(mm) | 520 | 520 | 500 | 550 | 1000 |
夾持范圍 | 圓試樣直徑(mm) | Φ10~32 | Φ10~32 | Φ13~40 | Φ6~40 | Φ10~75 |
扁試樣厚度(mm) | 0~25 | 0~25 | 0~30 | 0~30 | 0~70 |
扁試樣寬度(mm) | ≤70 | ≤70 | ≤70 | ≤80 | ≤95 |
上、下壓板尺寸(mm) | Φ120球面 | Φ160 | Φ240 |
彎 曲 裝 置 | 彎曲支距(mm) | ≤320 | ≤320 | ≤450 | ≤450 | ≤450 |
彎頭直徑(mm) | φ30 | φ30 | φ30 | φ50 |
支座寬度(mm) | 120 | 120 | 140 | 140 |
支座高度(mm) | 100 | 100 |
工作電源(380V) | 2kW | 2kW | 2kW | 2.5kW | 5kW |
主機外形(mm)長×寬×高 | 約720×610×1885 | 約720×610×1885 | 約750×650×2000 | 約890×700×2300 | 約1200×800×3200 |
油源外形(mm)長×寬×高 | 約1075×520×950 | 約1155×600×1048 |
主機重量(kg) | 約1500 | 約1500 | 約1900 | 約3300 | 約8000 |
