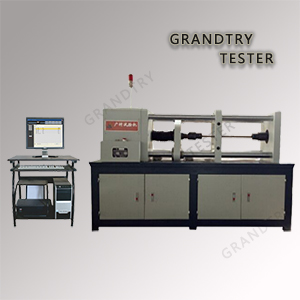

SL-500W微機控制鋼絞線松弛試驗機
- 特點與優點
- 重要技術參數
- 下載資料
主機為四支杠、單空間、臥式框架結構，檢測工位在主機的上部，機座位于主機的下部，伺服電機及其減速、傳動系統過渡安裝于機座和加載框架的一端。加載方式是通過交流伺服電機驅動，帶動一套減速機構，驅動滾珠絲杠旋轉使左拉頭向外移動而施加試驗力。由于采用了新型設計使傳動部分更加優化，增加了多級變速機構而摒棄了蝸輪蝸桿干摩擦設計，既提高了控制性能也提高了設備的使用壽命，同時又降低了整機的動力功率及噪音。高精度負荷傳感器安裝在右固定梁外側，由左、右拉頭形成的試驗空間可通過絲杠進行調整。負荷傳感器和絲杠外端安裝有錐形拉頭。為保證試驗安全，導向支杠上安裝了限位開關。主機主要由以下部件所構成：
1、機座：框架部分由型鋼焊接制作，四周加門，表面采用鈍化、底漆、面漆等工藝，傳動系統中的伺服電機、驅動器、變壓器和一級減速部分安裝于內部，工作臺安裝于機座框架上部。工作臺采用球墨鑄鐵毛坯件加工而成。
2、傳動系統：采用二級減速，由無齒隙圓弧齒型帶和帶輪作為一級減速，由渦輪和蝸桿作為二級減速，二級減速部分安裝于主機上部座固定梁外側。
3、絲杠：采用移動式滾珠絲杠副，不僅可實現無間隙傳動，而且大大地降低電機功率，為用戶節約了費用。另外，采用滾珠絲杠并實現了無間隙傳動，可以提高控制的精確地，較應用梯形絲杠具有很大的優越性。
4、剛性支杠：采用四根45#優質碳結鋼桿加工而成，該支杠較一般300kN試驗機的立杠更粗壯，使整個加載框架的剛度大大提高。
5、雙拉頭：錐形拉頭，分為左、右兩個部分，由錐形套和夾片組成。右拉頭與傳感器連接，左拉頭與移動滾珠絲杠上端固定連接，將試樣插入兩個拉頭后用夾片錨緊即可進行加載。
6、左右固定梁：采用球墨鑄鐵毛坯件加工而成的剛性梁，安裝于主機上部檢測工位兩端，四角與剛性支杠螺帽固定連接。負荷傳感器安裝于右固定梁外側。
